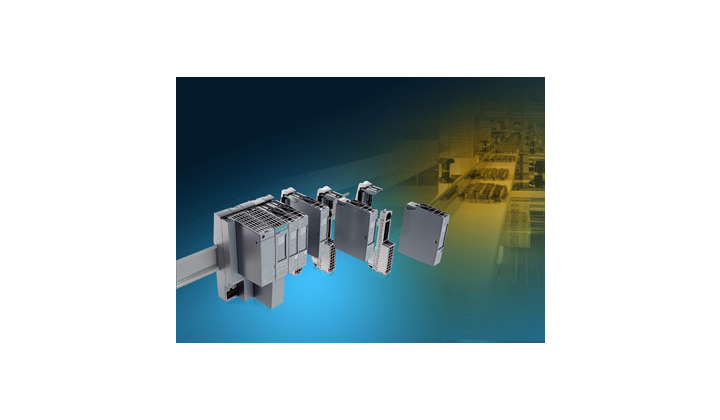

E/S distribuées Simatic ET 200SP
27/04/2012
De conception particulièrement compacte, le Simatic ET 200SP réduit la place occupée dans les armoires de distribution et se distingue par une utilisation très conviviale.
La nouvelle plate-forme d’E/S Simatic ET 200SP est de conception évolutive offrant diverses possibilités de configuration. Le dispositif de base peut atteindre 64 modules et traiter ainsi 64x16 signaux dans la configuration maximale en n’occupant qu’un tout petit mètre au sein du coffret. Cette conception compacte signifie également que le système convient à des boîtiers de commande standard d’une profondeur de 80 mm seulement, tout en respectant les rayons de courbure normalisés. Le module de puissance intégré permet lui aussi d’économiser de la place et facilite la constitution du groupe de tension.
Pendant la phase de conception du système, une attention particulière a été portée sur facilité de manipulation et d’utilisation. Le faible nombre de composants réduit également les coûts de stockage. Aucun outil n’est nécessaire pour l’installation et l’utilisateur économise du temps en combinant les modules de la station. Un codage mécanique protège les modules contre les dommages dus aux insertions erronées et un mécanisme de verrouillage latéral garantit une parfaite stabilité de la connexion, même en cas d’installation verticale. De plus, les modules et les borniers peuvent être remplacés en phase d’exploitation sans risque de défaillance. Le câblage est simplifié par une meilleure disposition des slots des borniers (pivotement jusqu’à 90 degrés) et par le système de raccordement Push-in. Le marquage des modules indique clairement les informations essentielles sur le câblage et le canal. Des étiquettes à code de
couleurs simplifient également l’affectation des câbles dans le bornier. L’utilisateur peut aussi identifier les modules des machines et les modules du site grâce à des plaques signalétiques et des étiquettes.
Le Simatic ET 200SP est équipé de deux interfaces Profinet. Le débit interne de 100 Mbps garantit la réalisation d’un système à hautes performances. Le fond de panier est isochrone avec Profinet et offre un maximum de précision, la transmission des données étant pratiquement sans jitter. L’adaptateur de bus permet à l’utilisateur de choisir librement la technologie de connexion Profinet la plus appropriée : RJ45 ou FastConnect. Le concept de blindage intégré, depuis les câbles jusqu’aux éléments de connexion du blindage du bornier, au bus de fond de panier et au câble Profinet, garantit une parfaite compatibilité électromagnétique du système. Le Simatic ET 200SP est doté de la fonctionnalité Profienergy qui facilite la désactivation coordonnée des tensions isolées ou d’unités de production complètes pendant les périodes d’arrêt de production.
