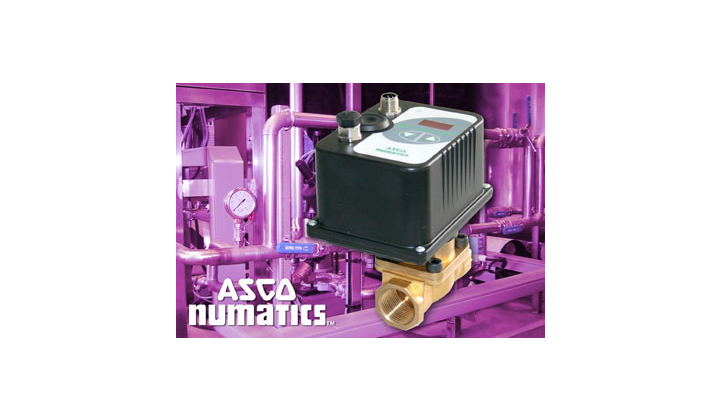

Motorflow, une électrovanne proportionnelle motorisée

03/04/2012

BESOIN D'INFORMATION

Cette électrovanne proportionnelle motorisée à commande directe pour la régulation de débit s’utilise indifféremment dans les systèmes de régulation en boucle ouverte ou fermée associée à un capteur externe.

Les applications de cette nouvelle électrovanne sont nombreuses dans l'industrie. Elle peut être également utilisée dans le secteur agroalimentaire (systèmes de mélange et d’extrusion, d’alimentation d’eau chaude, régulation de la température, de l’humidité, du débit…). Sa construction dite « sèche » offre en effet une isolation complète entre l’actionneur et la partie fluide du corps de l’électrovanne, faisant fi des contaminations.

Son principe de fonctionnement repose sur un dispositif de 2 disques de commande en céramique, très résistants à l’usure, actionné par un moteur avec potentiomètre intégré, qui détermine la position de la vanne.

Avantage indéniable : pour les très faibles débits, une régulation plus précise, sans oscillation autour de la position zéro. De plus, la position de la vanne reste maintenue en cas de coupure de l’alimentation.

Avec une tension de 24 VCC et une faible consommation de 6 W (au maximum, 10 W en fin de course), la MotorflowD, peut également être alimentée par batterie.

Quant à sa partie communicante, ASCO Numatics a conçu le logiciel AMC (ASCOMotorCom), téléchargeable gracieusement sur www.asconumatics.eu qui assure, via une interface RS232, un bon support pour le développement et le service en matières de visualisation, réglage des paramètres (consigne, décalage du zéro, pente, fonction rampe…), diagnostics, optimisation du contrôleur et surveillance de l’électrovanne. Mise en mémoire des paramètres grâce à la fonction scope, modification aisée de ces paramètres et reproductibilité, adaptation optimale à la boucle de régulation… comptent aussi parmi les avantages fournis par ce logiciel.

La MotorflowD est très facile à installer même sans ordinateur et son utilisation demeure très simple : connectique en face avant, 2 touches de réglage manuelles, et un écran de visualisation avec LED pour surveiller l’état des différentes fonctions.
