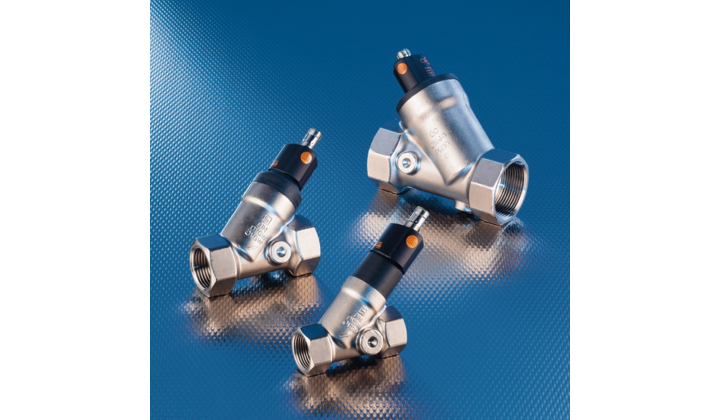

Capteur de débit électromécanique robuste série SBY
18/02/2014
La conception mécanique de ce capteur de débit très robuste permet de l'utiliser dans les environnements difficiles. Il est en effet insensible aux variations de température et de pression
Ce capteur de débit fonctionne selon le principe du piston avec support à ressort : le piston, dans le siège de la soupape d'un boîtier, est soulevé par le fluide en débit contre la tension du ressort. Un détecteur inductif détecte la position du piston et fournit un signal tout ou rien. La tension du ressort garantit un retour sûr du piston dans sa position initiale si le débit diminue. Cela permet une installation du capteur de débit indépendante de la position et évite un reflux.
Le capteur de débit SBY ne nécessite aucun entretien.
Pour la sortie des signaux TOR, la position est détectée par un détecteur inductif. Pour d’autres versions, des capteurs analogiques détectent la position du piston par champ magnétique. La tension du ressort garantit un retour sûr du piston dans sa position initiale si le débit diminue. Cela permet une installation du capteur de débit indépendante de la position et évite un reflux.
Ces capteurs, robustes, très réactifs avec un temps de réponse inférieur ou égal à 10 ms seulement, ne sont pas sensibles aux variations de température et de pression. En outre, les seuils de commutation sont faciles à régler via une molette graduée.
Ces capteurs représentent une réponse adaptée dans des environnements difficiles pour la surveillance de cycles de refroidissement de procédés thermiques.
Autres caractéristiques :
- excellente répétabilité de mesure de 1%
- gamme de pression jusqu’à 25 bar
- raccord taraudé variable type R (conique) ou type G (cylindrique)
- très performant à un prix modique
