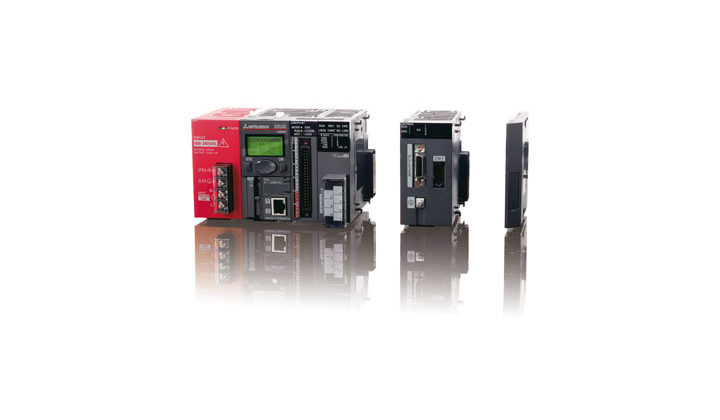

Nouvel automate programmable Melsec Série L
16/01/2012
Fiabilité, flexibilité et compacité : le nouvel automate programmable industriel modulaire sans rack de Mitsubishi Electric intègre des fonctions clés
Convenant parfaitement aux applications de commande de taille moyenne, les API MELSEC de la Série L disposent de l’excellente fiabilité, de l’exploitation conviviale et de la souplesse fonctionnelle habituelles de Mitsubishi Electric. La conception sans rack favorise une très grande flexibilité du système dans un format minimum et toutes les caractéristiques clés dont les ingénieurs ont besoin sont incorporées dans la CPU de base, minimisant ainsi les coûts de matériel et d’ingénierie.
Parmi ces caractéristiques, citons 24 E/S, un compteur à grande vitesse à 2 canaux, le positionnement 2 axes jusqu’à 200 kHz, des fonctions de traitement des interruptions et des impulsions en temps réel, l’enregistrement intégré des données, des interfaces Ethernet et CC-Link (maître ou station locale), et une interface de carte mémoire SD/SDHC pour le stockage des données. Cela signifie que l’utilisation d’une CPU MELSEC de Série L seulement équipée de son alimentation électrique, offre une solution puissante à l’utilisateur.
Chaque CPU MELSEC de la Série L peut être configurée avec des alimentations électriques enclipsables à choix de combinaison, un afficheur à fixation rapide et jusqu’à 40 cartes d’extension pour une fonctionnalité supplémentaire, notamment des cartes intelligentes pour le mouvement, le positionnement, les compteurs à grande vitesse, les communications et la mise en réseau. Par exemple, en plus de la fonction intégrée de positionnement 2 axes, Mitsubishi Electric a développé de nouvelles cartes complémentaires de mouvement 4 et 16 axes, haut de gamme, utilisant SSCNET III.
La CPU MELSEC de la Série L peut accueillir jusqu’à quatre de ces cartes de mouvement haute performance, chacune stockant jusqu’à 600 points de mouvements de positionnement prédéfinis. La carte de mouvement prend en charge une entrée de codeur externe pour la synchronisation des axes, la commande à came électronique et la génération de came automatique. Elle convient de façon idéale aux applications de mouvements sophistiquées comprenant jusqu’à 16 axes. De plus, elle est programmée et paramétrée à l’aide de blocs de fonction standard conformément aux automates modulaires.
Les cartes d’extension fournissent aux ingénieurs un API qui offre les niveaux de fonctionnalité les plus élevés dans certaines des applications de réseau les plus évoluées.
Le même emplacement de carte mémoire SD facilite également la sauvegarde des programmes et des paramètres de la CPU. La mise en réseau et la connectivité sont simplifiées grâce à l’intégration en série des interfaces USB, Ethernet et CC-Link. La liaison embarquée CC-Link permet à un API MELSEC de la Série L d’être inséré facilement dans
un réseau comme esclave ou comme maître de 64 stations, choisies parmi plus de 1000 produits compatibles avec CC-Link.
Les API MELSEC de la Série L sont proposés dans deux types de CPU. La CPU standard permet de commander jusqu’à 1 024 E/S et fournit une mémoire de 20 000 pas avec vitesse d’instruction supérieure à 40 ns. La CPU à haute performance permet de commander jusqu’à 4 096 E/S, avec une mémoire de 260 000 pas et une vitesse d’instruction supérieure à 95 ns pour répondre aux besoins des applications de commande les plus exigeantes. Les API MELSEC de la Série L sont entièrement compatibles avec les logiciels iQ Works
et GX Works2 pour faciliter l’installation, la configuration et la maintenance.
La taille compacte, la facilité d’extension, les capacités de mise en réseau et la multitude de fonctions intégrées extrêmement puissantes font des API MELSEC de la Série L le système idéal, tant pour la commande de machines autonomes que pour les postes en réseau dans les applications plus grandes.
