EtherCAT Box EP2338, une nouvelle borne étanche d'E/S
15/07/2010
Un boitier compact qui permet de connecter indifféremment les entrées et les sorties lors du câblage d’une machine. L’ingénierie est ainsi considérablement simplifiée et le stock de pièces de rechange fortement réduit.

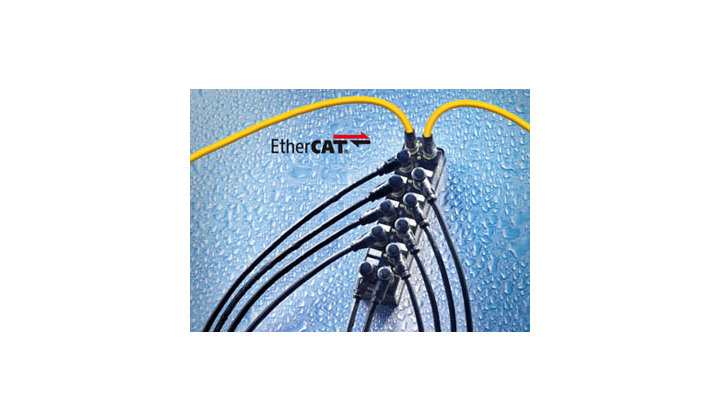

L’EtherCAT Box EP2338 est un boitier compact qui regroupe huit canaux sur le même appareil. L’utilisateur peut s’en servir indifféremment comme entrées ou sorties digitales. Les entrées présentent un filtre de 10 µs. Les sorties commutent jusqu’à 0,5 A, résistent aux courts-circuits et sont protégées contre les inversions de polarité. En cas d’utilisation d’un canal en tant que sortie, l’entrée peut-être relue et servir de diagnostic.
Les câbles pré-confectionnés facilitent le câblage d’EtherCAT et des E/S pour contribuer très fortement à éviter les erreurs de câblage, ce qui optimise les temps de mise en service. Outre les câbles confectionnés pour EtherCAT, l’alimentation et les capteurs, des connecteur et câbles confectionnables sur terrain, sans outils, sont également disponibles pour un maximum de flexibilité. Le raccordement des signaux s’effectue au moyen de connecteurs à vis M8 (EP2338 0001) ou
M12 (EP2338 0002).
L’EtherCAT Box, avec son interface directe EtherCAT, vient s’ajouter au système d’E/S IP67 de Beckhoff. Pour les modules compacts, qui présentent des dimensions de seulement 126 x 30 x 26,5 mm (H x l x P), EtherCAT conserve sa performance élevée de 100 Mbit/s jusqu’à chaque boîtier IP67. Le système EtherCAT Box convient ainsi particulièrement pour les applications où l’espace disponible est particulièrement réduit ou lorsqu’il faut renoncer à l’utilisation d’une armoire électrique, comme pour les modules de manipulation et de montage, dans la production de semi-conducteurs et pour les machines d’emballage. Mais la faible masse du module EtherCAT favorise également des applications pour lesquelles l’interface d’E/S se déplace, comme c’est le cas pour le bras d’un robot.
