CP-Link 4, une nouvelle technique de raccordement pour écrans déportés
07/03/2014
Une solution de raccordement pour écrans déportés à plus de 100 m du PC Industriel qui à travers une solution monocâble transmet le signal vidéo, l’USB 2.0 et l’alimentation dans un câble standard CAT 7
CP-Link 4 réduit ainsi considérablement les frais de câblage et de montage.

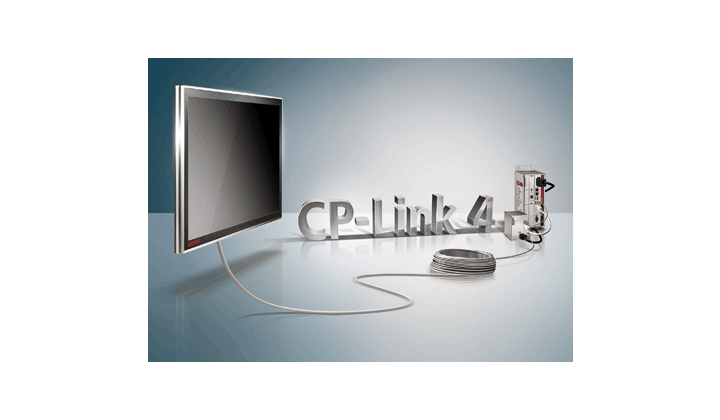

Les écrans déportés sont des moniteurs purement passifs. La technologie CP-Link 4 est prise en charge par la nouvelle gamme d’écrans Multitouch Beckhoff CP29xx-0010 (encastrable) et CP39xx-0010 (pour bras ou potence).
La nouvelle génération d’écrans Multitouch Beckhoff , compatibles pour les applications industrielles, permet de nombreuses variantes de taille d’écran et de raccordement. CP-Link 4 élargit la gamme de produits avec un raccordement simple et économique.
Un des grands avantages de cette technologie est l’utilisation de câble CAT-7 classiques. Celui-ci se pose en toute simplicité et est également disponible pour les chaînes porte-câble. Les connecteurs standards peuvent être confectionnés sur le terrain ; des câbles préfabriqués sont également disponibles. Le raccordement plug-and-play offre un confort optimal pour la mise en service. L’utilisation de CP-Link 4 ne nécessite aucun logiciel ni pilote spécifique.
La technologie CP-Link 4 est directement intégrée à l’écran Multitouch. Côté PC, le branchement est assuré soit par un port PCIe sur le PC Industriel, soit par les boîtiers CU8802 et CU8803. Deux variantes de raccordement sont disponibles :
- The One Cable Display Link : Avec cette solution monocâble, les signaux DVI et USB 2.0 ainsi que l’alimentation 24 V sont transmis par un seul câble. Le boîtier émetteur CU8803 alimente l’écran en énergie par le biais du câble CAT-7 d’une longueur maximale de 100 m. Le boîtier CU8803 est connecté à un PC par le biais d’un câble DVI et d’un câble USB, il doit être alimenté en courant 24 V.
- The Two Cable Display Link : Dans cette variante de raccordement, les signaux DVI et USB 2.0 sont transmis par un câble CAT-7. Côté PC, soit le boîtier émetteur CU8802 est raccordé par DVI et USB, soit le module PCIe C9900-E276 est intégré à un PC Industriel Beckhoff. L’alimentation est séparée et peut être coupée p.ex. pour des concepts d’arrêt d’urgence
