Raccords de tube à cône évasé pour hautes pressions
03/11/2015
Ces raccords de tube sont conçus pour des pressions de travail très élevées jusqu'à 22 500 PSI (1 550 bars). La technologie du « cône évasé » permet d'accélérer considérablement l'assemblage des systèmes de tube d'instrumentation sous hautes pressions
Ces raccords de tube à haute intégrité offrent aux concepteurs et installateurs de système d'instrumentation des avantages-clés en termes de performances et de gain de temps.
Développée par Parker Autoclave Engineers, la nouvelle technologie de raccordement par cône évasé (FCC) constitue une avancée significative par rapport aux raccords de tube par « cône et filetage » dont Parker a été l'un des pionniers.
Les nouveaux raccords à cône évasé sont beaucoup plus simples à mettre en place. Les installateurs sont généralement en mesure de réaliser l'intervention en moins de quatre minutes, après une formation très courte. Ce gain de temps peut procurer des réductions de coûts significatives dans les installations comportant un grand nombre de raccords. Les applications exposées aux fuites par vibrations constituent un domaine de prédilection des raccordements par cône évasé en raison de leur excellent rapport coût/efficacité dans ce secteur.

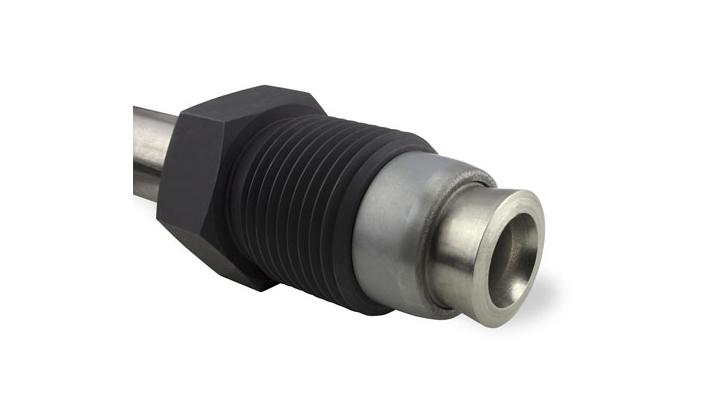

La technologie FCC pour laquelle Parker Autoclave Engineers est en passe d'obtenir un brevet est basée sur un système par compression à manchon unique. Toutefois, à la différence des solutions conventionnelles, l'extrémité du tube est évasée pour empêcher toute éjection potentielle – tout en assurant l'étanchéité métal-métal primaire du raccord. Lorsque l'écrou est serré, la surface intérieure de l'évasement anti-éjection vient s'adapter sur un cône dans le raccord ou la valve. Le manchon de compression s'adapte alors sur le corps du composant pour former un second point d'étanchéité métal-métal redondant. Cette double approche d'étanchéité procure un avantage clé en termes de fiabilité ; dans le cas improbable d'une défaillance du premier joint d'étanchéité, le second préserve l'intégrité du raccord. L'installation d'un raccord à cône évasé est simple à réaliser puisqu'il suffit de visser l'écrou dans le raccord ou la valve, puis de le serrer en appliquant le couple prescrit.
