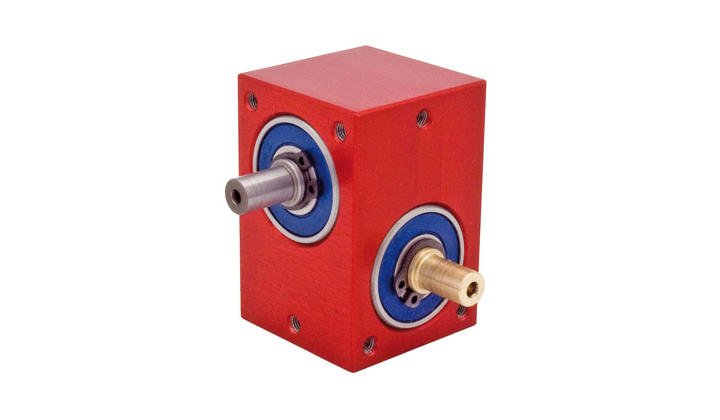

Réducteur à renvoi d’angle E15

15/12/2011
Réducteur à renvoi d’angle E15
BESOIN D'INFORMATION

L'encombrement très réduit de ce nouveau réducteur permet un renvoi d’angle avec rapport de réduction de 1/1 à 40/1 dans un volume très restreint.

La gamme des réducteurs E s’agrandit avec le E15 qui est à la fois très compact et robuste. Ce réducteur à renvoi d’angle répond aux exigences croissantes en terme de miniaturisation.

Le boitier sans évidement de moulage limite la rétention de saletés.

Comme pour tous les réducteurs Ondrives, possibilité d’adapter un renvoi d’angle standard aux besoins du client : raccourcir un arbre, changer un diamètre, faire évoluer le boitier... quelle que

soit la quantité.

Caractéristiques générales

=> Matières :

- Boîtiers aluminium anodisé

- Engrenages hélicoïdaux à axes croisés en acier traité

- Vis sans fin acier traité

- Roue pour vis sans fin en bronze d’aluminium

- Roue bronze

=> Divers :

- Entraxe 15mm

- Vitesse maxi en entrée 3000t/min

- Rapports de réduction : 1/1 à 40/1 en standard, autre rapport de réduction possible sur mesure

- Jeu standard : 1°, En option jeu réduit 0°30’ (version A)

- Hélice à gauche (version LH)

- Couple maxi. : de 0.4Nm à 2.53Nm en fonction du rapport et de la vitesse de rotation

- Réducteurs graissés à vie
