Multiplexeur codeur incrémental sans ou avec isolation galvanique

Multiplexeur pour codeur incrémental sans ou avec isolation galvanique - GV_GT228

Multiplexeur codeur incrémental avec 1 entrée impulsion au format A, B, Z [HTL] ou A, /A, B, /B, Z, /Z [RS422] et 8 sorties d’impulsions, les formats correspondent à ceux des signaux d’entrée, mais avec affectation individuelle du niveau de sortie pour chaque sortie

Présence d'une interface BUS pour une extension simple et rapide du nombre de sorties

Principales caractéristiques:

  • Fréquence d’entrée jusqu’à 500 kHz avec HTL ou 1 MHz avec RS422/TTL
  • Alimentation 10 … 30 Vcc
  • Temps de retard du signal 160 ns
  • Niveau d’entrée à RS422 / TTL (tension différentielle > 0,5 V),
  • Niveau d’entrée au différentiel HTL (tension différentielle > 2 V),
  • Niveau d’entrée sur HTL asymétrique bas : 0 … 6 V, haut : 8 … 40 V
  • Niveau d’entrée à TTL (asymétrique) : LOW < 0,8 V, HIGH > 2,0 V
  • Boîtier compact pour montage sur rail DIN 35 mm (selon EN 60715)
  • Dimensions L x H x P = 34 x 118 x 140 mm (1,34 x 4,65 x 5,51″)

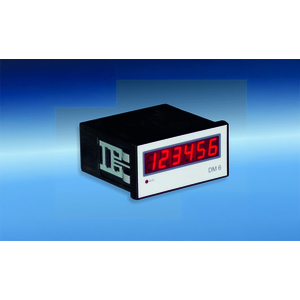

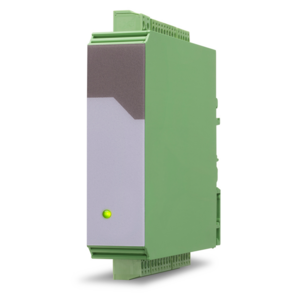

Autres produits de la société ICA SYSTÈMES MOTION
