Capteurs de très basse pression manifold piezorésistifs
30/11/2017

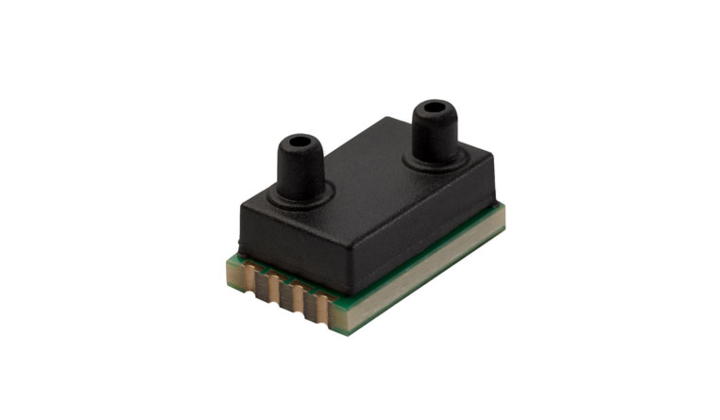

Ces nouveaux capteurs de pression de la série HTD avec plages de mesure de 1 mbar à 7 bar sont plats et très compacts avec une surface de seulement 8 x 13 mm pour une hauteur de <7 mm . Ils conviennent particulièrement pour le montage à encombrement minimal dans des collecteurs multiples (manifolds).
Les capteurs basse pression de la série HTD offrent un traitement numérique du signal avec une résolution de 15 bits et une interface SPI ainsi qu’un signal de sortie analogique.
Ces capteurs extrêmement précis et stables à long terme, avec tension d’alimentation de 3,3 ou de 5 V, conviennent particulièrement aux appareils mobiles et portables à piles. Dans les modules manifold, les capteurs miniatures SMD permettent une mise en place compacte sans devoir effectuer le raccordement des différents composants, source de complexité et d’erreurs. Pour les composants montés en surface dans la production à grande échelle, les capteurs HTD peuvent être livrés sous conditionnement en bande et rouleau (Tape and Reel). D’autres signaux de sortie tels que le bus I²C, 1-Wire, des sorties d’alarme ou la modulation de largeur d'impulsion sont disponibles sur demande. Les capteurs sont compensés en température de 0 à 70 °C et indiquent non seulement les valeurs de pression, mais aussi de température.
Principales caractéristiques des capteurs de pression différentielle HTD :
- Plages de pression entre 1 mbar et 7 bar
- Surface 8 x 13 mm, hauteur <7 mm
- Adapté au montage de manifolds
- Interface SPI avec résolution de 15 bits
Les domaines d’application type des capteurs HTD concernent le matériel médical (respirateurs artificiels, appareils d’anesthésie, CPAP, spiromètres, concentrateurs d’oxygène), la climatisation (régulateurs de débit, surveillance de filtres, réglage de brûleur), l’instrumentation ainsi que la commande et la régulation industrielles.
