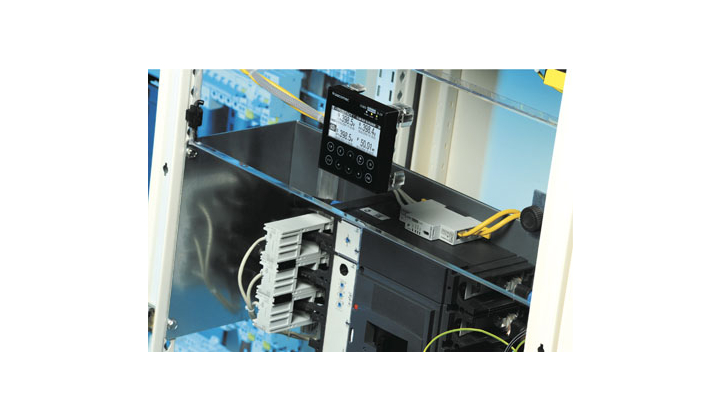

Système de mesure et de surveillance de l'énergie DIRIS Digiware

Cette solution une solution plug & play et économique simple permet de bâtir un système de mesure de l'énergie totalement modulaire qui permet d’optimiser les actions d’efficacité énergétique.

La solution est composée d’un afficheur, d’un module de mesure de tension, de modules de mesure du courant et de capteurs de courant.

Le système modulaire DIRIS Digiware se caractérise par :

• un affichage centralisé et un unique point de mesure de la tension pour l’ensemble du système. DIRIS Digiware mutualise les fonctions qui peuvent l’être.
• des modules de mesure du courant, connectés entre eux et aux autres modules via le bus Digiware (câbles RJ45), qui mesurent les consommations au plus près des charges. Chaque module peut surveiller un ou plusieurs départs via des capteurs de courant grâce à des entrées courant indépendantes (3, 4 ou 6 selon les modules). Avec 3 entrées, un module de courant peut surveiller un départ en triphasé ou 3 départs en monophasé.

Ces quatre composants (affichage centralisé, point de mesure de la tension, mesure du courant, capteurs de courant) constituent le coeur du système. Pour les applications sans affichage local, un module d’interface DIRIS Digiware C-31 centralise l’ensemble des données du système. Les données des modules Digiware et des centrales isolées sont centralisées sur une ou plusieurs passerelles de communication DIRIS G. Chaque passerelle embarque un serveur web WEBVIEW qui permet d’effectuer la surveillance des grandeurs électriques en temps réel et l’analyse des données de consommations.

Une tablette tactile complète le dispositif. Montable sur porte, elle est connectée en Ethernet ou Wi-Fi (via un routeur) pour alimenter en informations les logiciels de gestion énergétique tels que VERTELIS Suite.

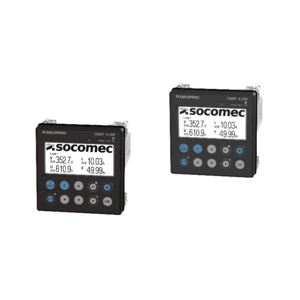

Pour des points de mesure isolés, l’utilisateur dispose également des centrales de mesure DIRIS B-30, qui communiquent en Radio-Fréquence ou en RS485.

DIRIS Digiware permet l’identification des consommateurs et la surveillance des dérives des grandeurs électriques. Grâce aux fonctions de surveillance de la qualité de l’énergie électrique, il est plus facile d’anticiper les dysfonctionnements électriques du réseau.

Extrêmement flexible, DIRIS Digiware est adapté aux installations les plus contraignantes. Le système peut être déployé facilement dans une installation existante.
