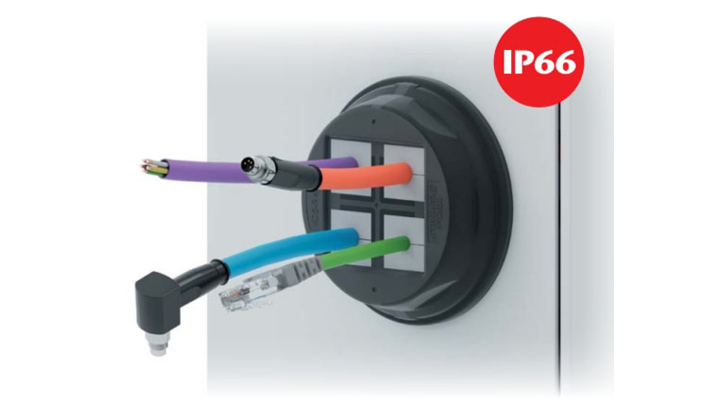

Système de gestion de câbles KDS-R

Le nouveau presse-étoupes circulaires KDS-R, destiné aux ouvertures circulaires M20 à M63, permet d'assurer le montage en trois étapes de câbles avec ou sans connecteur. et ce rapidement et en toute simplicité, tout en disposant d'une étanchéité IP66

Ce nouveau système de gestion de câbles se compose d´un nombre limité de composants : le cadre d'entrée de câbles proprement dit doté d´un joint intégré, un adaptateur fileté en deux parties pour tenir le cadre, un écrou en deux parties pour maintenir en place l´ensemble, et des passe-câbles étanches avec différents types d'ouvertures. L'assemblage se fait sans outil, rapidement et facilement. Les câbles avec et sans connecteur sont simplement enfilés à travers l'ouverture du boîtier et le cadre d'entrée de câble. Des joints étanches fendus, coniques et à lamelles, sont montés autour de chaque câble côté intérieur. Les câbles équipés de leur joints étanches sont ensuite poussés depuis l´intérieur afin de tenir bien serrés dans le cadre d'entrée de câbles. Des inserts en I, en T et en forme de "+" sont disponibles pour les ouvertures M40 et plus, et permettent l'insertion de plusieurs joints étanches si nécessaire.

L'ensemble du cadre d'entrée de câble est maintenu en place grâce à un adaptateur fileté à épaulement en deux parties que l´on insère dans l´ouverture circulaire depuis l'extérieur, et qui est retenu par une bague vissée depuis l'intérieur. La forme spéciale des passe-câbles étanches garantit un indice de protection IP66 et une décharge de traction conforme à la norme DIN EN 62444. La large gamme de passe-câbles étanches pour différents diamètres, différentes formes, et avec plusieurs trous, offre une grande souplesse pour la création de solutions de câblage. Ce système sans outil permet de réaliser très facilement des travaux de modification. Les positions d'entrée inutilisées du cadre peuvent être obturées grâce à des bouchons obturateurs, que l´on peut facilement retirer à tout moment pour permettre l'insertion de câbles supplémentaires.
