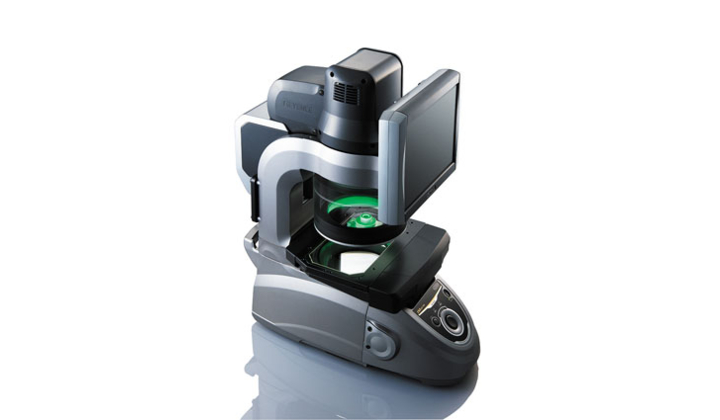

Projecteur de profil numérique IM-6225

31/03/2015

BESOIN D'INFORMATION

Ce nouveau projecteur de profil numérique est doté d’un dispositif d'éclairage innovant avec un fonction de recherche automatique des paramètres d’éclairage optimaux qui aide l’utilisateur à choisir l’éclairage le mieux adapté à la nature de la pièce à contrôler et à la mesure à effectuer.

Le projecteur de profil numérique de la série IM de Keyence a révolutionné les procédés de contrôle qualité réalisés en atelier, en laboratoire ou en bord de ligne de production. Ce système par imagerie réalise des mesures dimensionnelles automatiquement, à grande vitesse et avec une précision très élevée et en toute simplicité pour l’opérateur. Il suffit en effet de poser la pièce à contrôler sur la platine et appuie sur le bouton placé en face avant pour mesurer en quelques secondes jusqu’à 99 cotes avec une précision pouvant atteindre +/-2 μm.

Pour élargir encore davantage l’éventail d’applications de la série IM, Keyence complète sa gamme de têtes de mesure par le nouveau projecteur de profil IM-6225 qui est équipé d’un dispositif d’éclairage innovant permettant d’accroître considérablement les possibilités d’éclairage épiscopique et par là même d’étendre le spectre de mesures à des pièces exigeant des conditions d’éclairage spécifiques. Comme tous les modèles de la série IM, cet éclairage annulaire est réglable en intensité lumineuse et ses quatre segments peuvent être activés indépendamment les uns des autres.

A ces réglages traditionnels, viennent s’ajouter deux fonctionnalités novatrices : l’ajustement motorisé de la hauteur de l’éclairage et le choix du type d’éclairage. L’unité d’éclairage de l’IM-6625 embarque en effet deux technologies d’éclairage au sein du même anneau permettant d’obtenir un éclairage à angles multiples ou rasant. L’éclairage à angles multiples position haute éclaire toutes les parties de la cible de façon uniforme. L’éclairage rasant renforce le contraste qui se forme entre la cible et le contour de sa circonférence alors que l’éclairage à angles multiples position basse fait apparaître des contrastes entre les différentes hauteurs de la cible. Selon la nature de la cible et les mesures à réaliser, il est ainsi possible de choisir les caractéristiques d’éclairage optimales : hauteur, intensité lumineuse, segments de l’anneau à activer, type d’éclairage.

Pour simplifier la tâche de l’utilisateur et lui éviter de perdre du temps à rechercher les meilleurs paramètres d’éclairage, Keyence a doté l’IM-6225 d’une fonction de recherche automatique de l’éclairage optimal. Une fois que l’opérateur a spécifié les caractéristiques de la pièce à contrôler, cette fonction affiche à l’écran 2 à 4 images réelles de la pièce prises dans différentes conditions d’éclairage ainsi que
