De nouveaux robinets de mesure chez KSB avec une technique de mesure par ultrasons

Destinés aux applications d’alimentation en eau potable, aux installations de climatisation et aux circuits de refroidissement, ces robinets réunissent trois fonctions en un seul robinet : le sectionnement, la régulation et les mesures ce qui permet d'éviter le montage d’instruments de mesure supplémentaires

La mesure de débit est réalisée par des ultrasons qui enregistrent le débit en mesurant la différence de temps de transit. Les valeurs mesurées peuvent être sauvegardées sur place à l’aide d’un boîtier de mesure mobile ou être transmises en permanence à un poste de contrôle via un boîtier de mesure stationnaire.

Deux capteurs montés sur le robinet permettent la mesure du débit par ultrasons ainsi que de la température. Contrairement à la mesure de la pression différentielle hydraulique, le robinet et le boîtier de mesure sont reliés par câbles électriques, ce qui permet d’éviter des fuites et de mesurer le débit pendant l’actionnement du volant, indépendamment de la position d’ouverture du robinet et de la pression différentielle.

Ces nouveaux robinets sont proposés en deux nouvelles gammes : BOA-Control EKB et BOA-Control IMS EKB

Le couplage des capteurs peut être réalisé de deux manières. Dans le BOA-Control EKB destiné à la mesure mobile, les capteurs sont fixés sur le corps à l’aide d’un coupleur magnétique. Il est ainsi possible de mesurer le débit tour à tour sur un nombre quelconque de robinets, à l’aide d’un ordinateur de mesure BOATRONIC MS et d’un kit de capteurs.

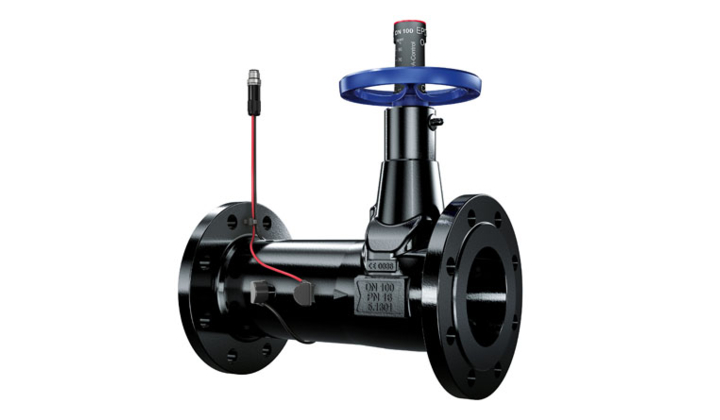

Le robinet dans sa version BOA-Control IMS EKB constitue une alternative avec capteurs montés de manière fixe sur le corps. Outre la mesure mobile à l'aide de BOATRONIC MS, une mesure permanente est possible au cours duquel le boîtier de mesure BOATRONIC MS-420 transmet en permanence, par un signal 4-20-mA, les valeurs du débit-volume et de la température à un poste de contrôle central. Cette solution permet d’exclure le montage d’un instrument de mesure supplémentaire dans la tuyauterie. En combinaison avec un actionneur électrique intelligent, le robinet peut également être utilisé comme robinet de régulation et de mesure entièrement automatique.

Les robinets sont agréés DIN DVGW pour eau potable (DN 15-100) suivant DIN 3546-1. Les élastomères et matières synthétiques en contact avec le fluide ainsi que le revêtement du corps (EKB) sont conformes aux recommandations KTW.

Par ailleurs, les robinets satisfont aux prescriptions de sécurité de la Directive européenne sur les équipements sous pression 2014/68/UE (DESP), Annexe I, pour fluides du groupe 2.
