Interconnexion de réseaux Profibus et Modbus-TCP à l'aide d'une passerelle Anybus® X-gatewayTM
04/01/2011
La passerelle Anybus X-gateway de HMS Industrial Networks permet aux intégrateurs système d'échanger facilement des données E/S entre deux automates programmables ou réseaux différents.
La X-gateway est une passerelle autonome configurable, qui permet à des équipements d'atelier sur réseau Profibus, de communiquer avec des équipements sur réseau Modbus-TCP et inversement. Les applications typiques sont les installations utilisant à la fois des automates programmables Siemens et Schneider Electric, ABB ou GE. De bons exemples sont les usines d'automobile, où des segments Profibus doivent être intégrés au sein
d'applications de commande basées sur Ethernet industriel, sous protocole très répandu Modbus-TCP.

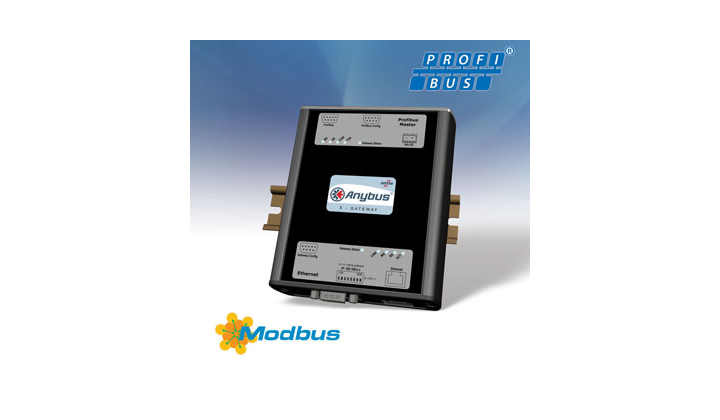

L'X-gateway est un dispositif compact à monter sur rail DIN, et alimenté en 24V industriel. L'X-gateway fonctionne comme un serveur (esclave) sur le réseau Modbus-TCP, et en mode maître côté Profibus. La
fonctionnalité principale de Profibus peut être configurée grâce à l'outil HMS Anybus NetTool pour Profibus, un puissant outil de configuration sous Windows, facile à utiliser, et fourni gratuitement avec l'X-gateway.
Une fois la configuration initiale téléchargée dans l'X-gateway, celle-ci est capable de transférer jusqu'à 512 octets de données d'entrée, et 512 octets de données de sortie, de manière transparente entre Modbus-TCP et Profibus.
Jusqu'à 124 esclaves Profibus peuvent être connectés à la passerelle. En plus de ses capacités de transfert de données, l'X-gateway intègre un serveur web puissant côté Modbus-TCP, qui permet les télédiagnostics et la visualisation sur le web. Un serveur OPC est même inclus avec l'X-gateway. L'X-gateway dispose d'interfaces de communication Profibus et Modbus-TCP, dont la conformité aux normes
des différents protocoles a fait l'objet de certifications.
La famille Anybus X-gateway est une gamme de plus de 200 passerelles éprouvées, robustes et prêtes à l'emploi, permettant d'interconnecter quasiment n'importe quelle paire de réseaux industriels. La famille de
produit supporte 17 bus terrain différents, ainsi que les réseaux Ethernet industriels tels que Profibus, DeviceNet, CANopen, Cc-Lien, EtherNet/IP, Profinet et autres. Toutes les versions fonctionnent de la même
façon, et fournissent une solution souple standard pour relier deux réseaux industriels.
