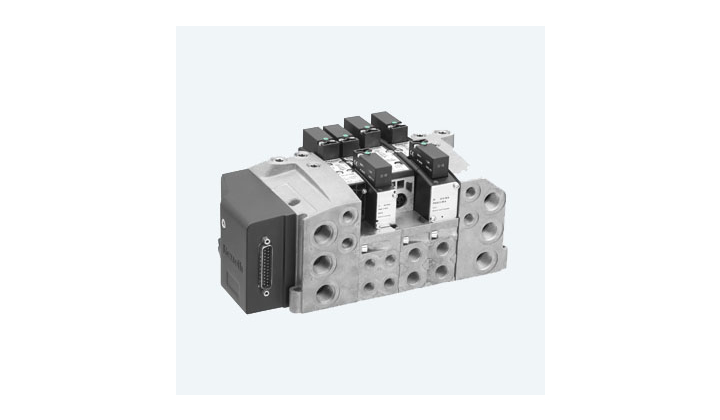

Nouvel îlot de distribution pneumatiques CD01/02-PI
17/06/2010
Ce nouvel îlot de distribution de Rexroth est modulaire, haut débit et Plug & play. Il offre un design flexible et modulaire avec toutes les connexions pneumatiques et électriques sur une seule face ainsi que des distributeurs bistables non dépassants.
Les nouveaux systèmes CD01/02-PI offrent de nombreux choix de distributeurs et accessoires. Avec des débits élevés, ils permettent de mixer des tailles de 18mm et 26mm sur un même îlot sans plaque de transition. Les possibilités de connexions électriques sont très variées, les différents connecteurs sont soit multi-pôles, soit en solution bus B-Design pour un lien direct entre la pneumatique et les différents bus de terrain : Sercos III, Profibus DP, CanOpen, DeviceNet, DDL, EtherCAT…
Disponibles en taille 18 et 26 mm, ces îlots de distribution pneumatiques sont modulaires et permettent des extensions par pas de 1 ou 2 avec un maximum de 32 bobines soit 16 distributeurs bistables ou 32 distributeurs monostables, sans plaque de transition entre deux tailles.
Leur débit est élevé : 1350 l/min en taille 1 et 650 l/min. en taille 2. Les CD01/02-PI sont disponibles en 2x3/2, 5/2, et 5/3 en versions pilotage interne ou externe.
Avec leurs embases et plaques terminales en aluminium, ces îlots de distribution sont de conception robuste et bien adaptés aux environnements sévères. Leur fixation est soit directe avec 4 vis M5, soit sur rail DIN. Leur pression de service avec pilote interne est de 2 à 10 bars; avec pilote externe, ils permettent un vide de -0.9 bar. Leur température de fonctionnement va de -15°C à +50°C, et ils ont un indice de protection IP65
