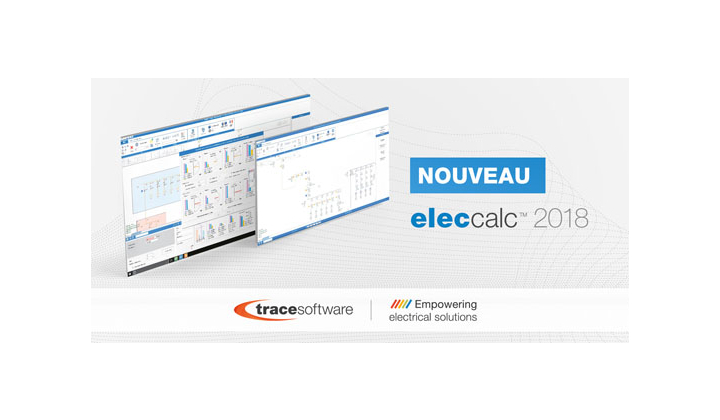

elec calc 2018: des calculs toujours plus puissants

Conçu pour le dimensionnement d’installations électriques, le logiciel de calcul électrique elec calc™ est le seul logiciel au monde qui intègre la gestion de la haute et de la basse tension dans un même projet.

La dernier version d’elec calc permet à l’utilisateur de gagner en ergonomie, en temps de conception, de réaliser des calculs encore plus puissants et de fournir un projet au plus proche des conditions de production. De véritables atouts qui font la différence et apportent une réelle valeur ajoutée à vos projets.

Parmi les dernières évolutions :

• Nouvelles fonctionnalités de gestion de la schémathèque : par le biais de glisser/déposer et/ou des menus contextuels, les plans types peuvent être rangés, hiérarchisés et présentés de diverses façons.
• Amélioration de la présentation des valeurs calculées : les valeurs calculées ont été revues et mises à jour. Les valeurs affichées dépendent du type de composant et permettent de connaître toutes les données utiles au dimensionnement du composant.
• Affichage des résultats de calcul sur le synoptique. Une nouvelle option d’affichage permet la visualisation de certains résultats sur le synoptique.
• Gestion des tableaux de sélectivité entre appareils de protection: ces tableaux sont fournis par les fabricants et ne concernent donc que la sélectivité entre appareils d’un même fabricant. La configuration projet comporte une case à cocher permettant le contrôle de la sélectivité par tableau. Si cette case est cochée, le logiciel affiche un message d’alerte sur tout disjoncteur non sélectif avec la protection amont.
• Amélioration de l’interface de recherche dans les catalogues: ajout d’un filtre sur la gamme d’un matériel, ajout de 2 colonnes d’information dans la liste des bases de disjoncteurs (courant nominal et nombre de pôles), ajout d’un filtre pour choisir un pouvoir de coupure valide soit directement, soit par filiation.
• Nouvelles rubriques de données dans la note de calcul. Cinq rubriques ont été ajoutées à la note de calcul (Bilan de puissance simplifié, Bilan de puissance détaillé, Liste simple des courants de court-circuit, Liste détaillée des courants de court-circuit, Impression des courbes temps/courant préalablement enregistrées dans le synoptique)
• Personnalisation de la note de calcul : chaque document produit peut être personnalisé en termes de quantitatif (choix des composants concernés par le document) et de qualitatif (choix des données traitées dans le document – note, nomenclature, courbes, …). Ces différents choix peuvent être sauvegardés pour des ré-éditions.
• Gestion des câbles ayant plusieurs modes de pose: lorsque le mode de pose d‘un câble varie le long du parcours, la norme impose de le dimensionner suivant le mode de pose le plus contraignant afin d’assurer la fiabilité de l’installation. Il est possible de définir plusieurs modes de pose pour un même câble.
• Intégration de nouvelles références fabricants dans les catalogues: + de 6200 nouvelles références, avec prise en compte des tables de sélectivité des fabricants.

 Ces nouvelles fonctionnalités s’ajoutent à celles déjà présentes dans les précédentes versions du logiciel, entre autres :

• Gestion de la haute et de la basse tension dans un même projet
• Interface schéma plus simple et flexible
• Calculs de l’installation en temps réel : toute modification de l’installation est prise en compte et les anomalies éventuelles sont immédiatement signalées.
• Possibilité de lier des documents externes au projet ou d’ajouter des notes sur les composants afin d’accompagner le suivi du projet.
• Gestion d’un nombre illimité de modes de fonctionnement.
• Saisie des données rapide et ergonomique
• Gestion des courbes de sélectivité permettant d’effectuer des projections fiables au plus près des conditions de production à tous les niveaux de l’installation.
• Possibilité pour l’utilisateur de saisir ses propres catalogues de matériels.

Vous pouvez dès à présent en savoir plus sur la technologie avancée de ce logiciel et demander la version d’essai gratuite via le formulaire ci-dessous (en précisant que vous souhaitez recevoir une version d'essai gratuite)

Les clients ayant un abonnement sont automatiquement avertis depuis leur logiciel de la disponibilité de cette nouvelle version. Des options d’achat incluent des conditions d’abonnement flexibles pour s’adapter à vos besoins, et apporter un support et une expérience clients personnalisés.
