Variateurs universels UNIDRIVE M: Une avancée majeure dans l’automation !
15/02/2013

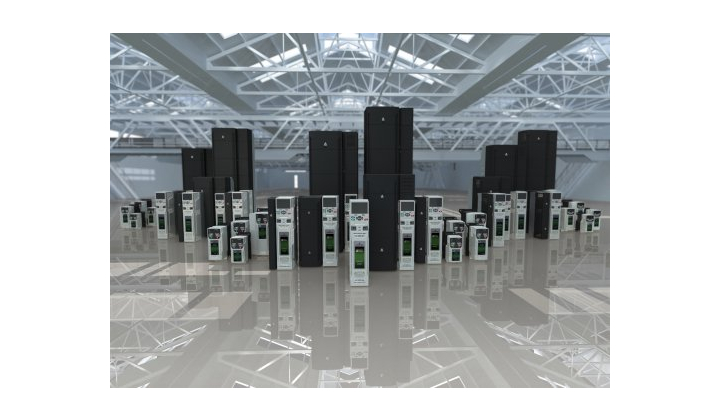

Unique sur le marché tant par les fonctionnalités proposées que par les performances, cette nouvelle gamme de variateurs universels Unidrive M jusqu’à 1,2 MW.Unidrive M s’adresse à tous les secteurs industriels et tertiaires
Optimiser les performances pour une meilleure productivité tout en offrant fiabilité, flexibilité, universalité et réduction significative du coût global de l’installation et de l’exploitation, Leroy-Somer relève le défi et révolutionne l’Automation avec sa nouvelle gamme de variateurs universels Unidrive conçue pour répondre aux besoins de l’Automation.
Les sept modèles Unidrive M100 à Unidrive M800 offrent un niveau de fonctionnalités croissant :
- mode vectoriel boucle ouverte ou fermée des moteurs asynchrones,
- contrôle sans capteur des moteurs synchrones à aimants permanents,
- connectivité Ethernet temps réel de base,
- sécurité machines,
- fonctions « Motion Control » avec environnement CoDeSys.
Performances
Unidrive M marque une rupture technologique. Sa conception a généré le dépôt de trente demandes de brevets, attestant de la grande variété des solutions innovantes développées : nouveaux algorithmes, microprocesseurs ultra-performants, modules de puissance haute densité…
S’appuyant sur son expérience de leader mondial en machines tournantes, Leroy-Somer optimise les performances moto-variateurs en dotant Unidrive M d’un contrôle moteur haut de gamme, gérant aussi bien les moteurs asynchrones, synchrones ou les moteurs linéaires.
Le standard Ethernet temps réel vient également garantir des niveaux d’automation et de contrôle de mouvement très performants grâce à la synchronisation des boucles d’asservissement via une horloge distribuée selon la norme IEEE 1588V2. Le switch double-port haut débit intégré sur les modèles Unidrive M700 et Unidrive M800 permet une connectivité aisée et une simplification des architectures réseaux.
Ces fonctionnalités offrent de nouvelles possibilités aux applications de positionnement ou de synchronisation les plus exigeantes, avec un jitter (gigue) de 1 µs et des temps d’échantillonnage à 250 µs.
Flexibilité
La gamme de variateurs Unidrive M s’intègre aisément dans de nombreux équipements d’Automation. Ce degré de compatibilité est rendu possible par l’emploi de technologies ouvertes :
- Optimisation du temps de développement grâce à la norme internationale CEI 61131-3 et de l’environnement CoDeSys, leader du secteur pour la programmation d’automatismes et de « Motion control »,
- Intégration de protocoles Ethernet personnalisés à des interfaces non standard,
- Utilisation de plusieurs protocoles Ethernet sur un même port : Ethernet Modbus TCP/IP, Ethernet IP et Profinet RT.
- Un large choix d’options permet une totale adaptation, comme la gestion de plusieurs retours capteurs, des entrées / sorties supplémentaires ou la connectivité aux principaux bus de terrain (Profibus, DeviceNet, CanOpen, Ethernet, Profinet ou EtherCAT).
- La compatibilité inter-générations n’a de plus pas été oubliée. Le remplacement des variateurs Unidrive SP ou des Digidrive SK Leroy-Somer est assuré.
Générateur d’économies
La gamme Unidrive M a été conçue de manière à diminuer le coût global d’une installation, aussi bien dans sa mise en œuvre que dans son exploitation :
- Fonctions de sécurité intégrées diminuant le nombre de modules externes nécessaires et donc les coûts des machines ;
- Contrôle sans capteur (Sensorless - boucle ouverte) des moteurs synchrones à aimants permanents Dyneo® : en plus des économies d’énergie réalisées par ces solutions à très haut rendement et des avantages en terme de compacité, les coûts de câblage sont significativement réduits et la mise en œuvre simplifiée ;
- Mise en parallèle des bus DC des variateurs permettant de recycler l’énergie de freinage au sein d’un même système d’entraînement ;
- Mode AFE (Active Front End) autorisant la restitution d’énergie due au freinage sur le réseau alternatif et limitant le niveau des harmoniques en courant ;
- Mode « veille » éliminant la consommation d’énergie pour les périodes d’inactivité prolongées.
Sécurité
Les fonctions de sécurité du variateur répondent aux normes IS0 13849 Ple ou CEI 62061 SIL3 et permettent l’amélioration de la productivité en protégeant les utilisateurs et les machines.
La gamme Unidrive M offre différents niveaux de fonctions de sécurité intégrées suivant la norme EN 61800-5-2 afin de s’adapter aux besoins sécuritaires de l’ensemble des procédés industriels.
Convivialité
La facilité de mise en œuvre et d’utilisation de l’Unidrive M fait partie des grandes avancées de cette nouvelle gamme.
Les claviers intuitifs et les outils logiciels adaptés quel que soit l’utilisateur permettent de démystifier ce produit de haute technologie.
En pratique, les performances moto-variateur peuvent être optimisées sans connaissance particulière. Le logiciel UniMConnect donne accès à des « Wizards » pour le paramétrage du moteur, des capteurs et de l’application. L’architecture en menus, accessible par synoptiques ou par tableaux, confère une simplicité de réglage aux asservissements.
Les outils logiciels, la connectique et l’ensemble des modules optionnels, communs à toute la gamme Unidrive M de 0,25 kW à 1,2 MW, renforcent la simplicité d’utilisation.
Un serveur Web intégré offre également la possibilité de gérer le paramétrage du variateur, des écrans de supervision et des actions de télémaintenance sur le principe du « Machine To Machine ». Par exemple, le réseau Ethernet permet à un automaticien de réaliser le Contrôle/Commande des Unidrive M dans un process avec des interfaces HTML.
Grâce à cette nouvelle gamme Unidrive M sans équivalent sur le marché de par sa plage de puissance et son panel de fonctionnalités, Leroy-Somer propose des solutions d’Automation pour les machines intelligentes et performantes des secteurs industriels et tertiaires.
