Tables d'élévation et de positionnement
23/07/2014

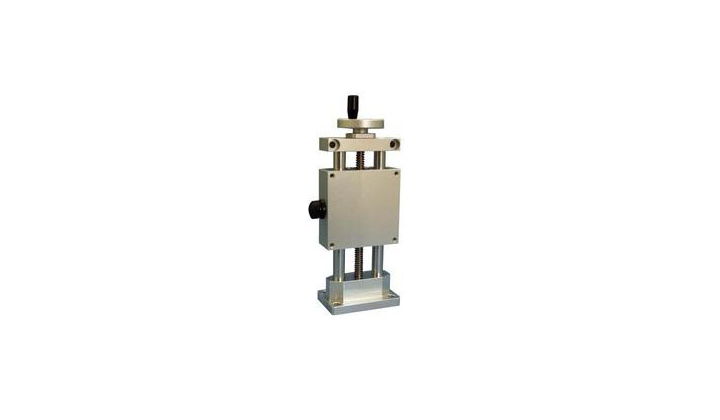

Ces tables de positionnement manuelles sont destinées aux applications verticales (ou horizontales lorsque la zone de travail doit être dégagée).
Cette gamme complète les tables de positionnement classiques (fixées par les 2 plaques d’extrémités ou par le corps) et la combinaison de ces gammes permet de réaliser des systèmes YZ.
La fixation sur le bâti se fait directement par la semelle d’extrémité, cela permet d’éviter des équerres de fixation. La rigidité est garantie par un long encastrement des colonnes de guidage dans la semelle.
Transmission par vis trapézoïdale (irréversible), guidage par 2 colonnes sur bagues lisses ou douilles à billes.
Manœuvre par volant ou bouton moleté, avec indicateur et blocage en position en option.
Autres caractéristiques:
- Précision axiale < 0,15 mm
- Sortie arbre fileté en modèle de base
- Matériaux : aluminium et acier
- Température d’utilisation : de 5 à 80°C
