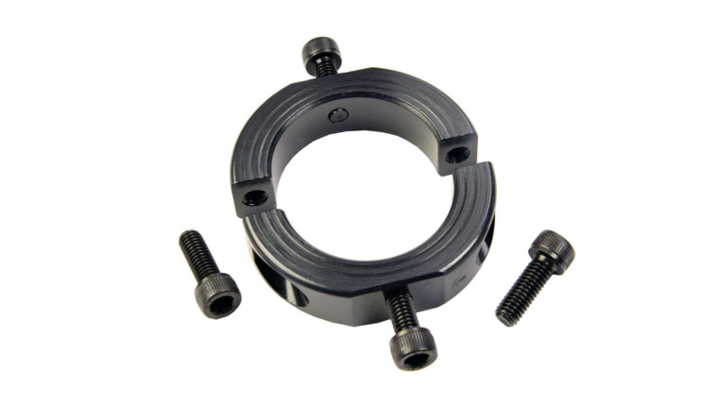

Ruland présente une nouvelle série de bagues d'arrêt assemblables

Ruland présente une nouvelle série de bagues d'arrêt assemblages

14/02/2018

Offrant un pouvoir de maintien élevé, ces bagues d'arrêt assemblages sont utilisées comme éléments de guidage, entretoises, butées mécaniques ou moyens d'alignement et de fixation de pièces.

Les bagues d'arrêt sont disponibles dans des versions avec méplat et taraudage ou avec taraudage uniquement sur le diamètre extérieur. Ceci permet une meilleure fixation des bagues d'arrêt entre elles ou sur les sous-ensembles avoisinants.

Avec css nouvelles bagues d'arrêt de Ruland, les concepteurs profitent du contrôle très sévère auquel est soumise la perpendicularité de la face de référence par rapport à l’alésage. L’écart total étant ≤ 0,05 mm, cette propriété est d’un intérêt particulier lorsque la bague d'arrêt sert de surface d'appui à des charges ou à l'alignement de pièces. La face de référence est repérée par Ruland par la réalisation d'une ou de deux rainures circulaires.

Comparées aux bagues d’arrêt à vis pointeau avec vis de réglage, les bagues d'arrêt répartissent les efforts de pression de manière homogène autour de l'arbre assurant un bon positionnement et un pouvoir de maintien nettement supérieur. Ce modèle est particulièrement utile pour des constructions soumises à des chocs ou pour des pièces nécessitant des réglages fréquents. Les bagues d'arrêt en deux parties présentent un meilleur pouvoir de maintien et peuvent être installées et déposées sans le démontage d'autres pièces. Les deux demi-bagues d’origine restent ensemble tout au long du processus de fabrication afin de garantir des ajustement et alignement parfaits. Pour en permettre une identification simple et rapide, chaque bague d’arrêt porte la marque Ruland et le diamètre d’alésage.

Les bagues d'arrêt sont disponibles en aluminium haute performance 2024, acier ordinaire 1215 et acier inoxydable 1.4305 couvrant une gammes d’alésages de 10 mm à 40 mm (des alésages côtes pouces sont également disponibles). Grâce à la gamme étendue des tailles et des matériaux, les concepteurs trouvent la bague d'arrêt qui convient le mieux à leur application. Les vis de fixation de Ruland dépassent les exigences de toutes les normes de l’industrie et atteignent des performances maximales en matière de transmission des couples et de pouvoir de maintien. Les barres cylindriques, matière de base pour la réalisation des bagues d'arrêt, proviennent d’aciéries sélectionnées des USA.

Toutes les bagues d'arrêt de la société Ruland sont réalisées dans l'usine même de celle-ci près de Boston aux USA par des procédés conçus dans l’entreprise et soumis aux contrôles de qualité les plus sévères.
