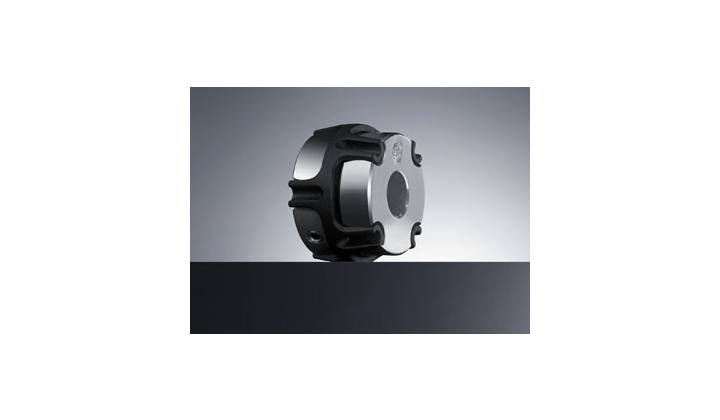

KTR présente l’accouplement COUNTEX®

25/02/2010

BESOIN D'INFORMATION

Conçus pour entraîner les codeurs et tachymètres, les accouplements COUNTEX® peuvent être utilisés dans ces applications avec une température ambiante permanente jusqu’à 160 °C.

L’accouplement sans jeu COUNTEX® comporte un système à double cardan dans une construction extrêmement compacte. Il permet de compenser tous les désalignements potentiels, dans un encombrement limité, sans engendrer de forces de réaction sur les arbres. De plus, l’emboîtement axial permet un process de montage facile.

Les accouplements COUNTEX® sont dès à présent disponibles dans les tailles 6 et 14 :

Caractéristiques techniques principales des accouplements COUNTEX® taille 6

• alésages maxi = 6 mm

• couple nominal Tkn = 0.3 Nm

Caractéristiques techniques principales des accouplements COUNTEX® taille 14

• alésages maxi = 14 mm

• couple nominal Tkn = 1.0 Nm

L’immobilisation des moyeux sur les arbres est garantie par des vis pression comme c’est le cas pour les accouplements de précision type 1.1dans les gammes ROTEX GS et TOOLFLEX.

Les accouplements COUNTEX® sont disponibles sur stock avec alésages H7 les plus courants.
