Centre vertical de tournage et de rectification VLC 100 GT
23/04/2015
Ce nouveau centre d'usinage combine de manière extrêmement efficace la rectification et des processus de tournage préalable, sans nécessiter aucun changement de prise de pièces ce qui permet réduire les temps d'usinage

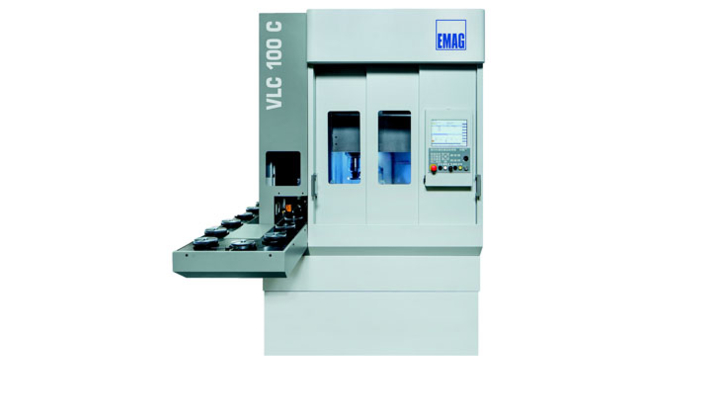

Le VLC 100 GT conçu par le groupe EMAG est un système pour l'usinage combiné de pièces prises en mandrin. Il est capable d'atteindre des performances impressionnantes malgré sa structure compacte. L'alimentation par la broche Pick-up, l'utilisation d'une technologie moderne de rectification en combinaison avec des opérations de tournage, bref toute la machine est fortement orientée vers la performance. Le VLC 100 GT EMAG est un centre vertical de tournage et de rectification pour une large plage d'applications. Il peut être utilisé pour la production en ligne de grandes séries ou comme machine autonome (Stand-alone).
Le VLC 100 GT est basé sur le concept éprouvé Pick-up NODIER EMAG. La broche principale charge et décharge les pièces directement à partir du convoyeur intégré ou d'un shuttle. La zone de travail peut être équipée de différents modules de tournage et de rectification. De plus, un système de contrôle est intégré dans le système compact de production.
L'usinage s'effectuant sans changement de la prise de pièce, le temps de l'ensemble du processus d'usinage est extrêmement réduit comparé à celui sur deux machines. Il en résulte une réduction du coût de production pièce pour un niveau de qualité égal, voire supérieur.

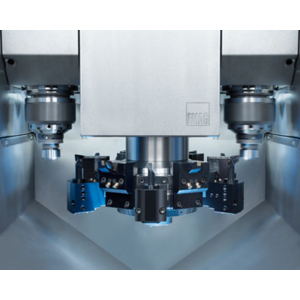

La souplesse de configuration du VLC 100 GT offre une large plage d'applications aux clients. La machine permet une utilisation "traditionnelle" comme centre vertical de rectification. Dans ce cas, VLC 100 GT est équipé de deux broches de rectification, par exemple une pour la rectification extérieure et l'autre pour la rectification intérieure. L'autre variante est l'usinage combiné avec un support d'outils multiples pour les opérations de tournage après traitement thermique.
Toutes les machines verticales Pick-up du groupe EMAG disposent d'un bâti en béton polymère MINERALIT®. Celui-ci se distingue par une capacité d'absorption 8 fois supérieure à celui en fonte d'acier. La bonne absorption des vibrations contribue de manière significative au niveau élevé de la qualité de surface des pièces usinées. Le capteur de contrôle intégré entre la zone de travail et le poste Pick-up assure également une qualité d'usinage optimale. Le capteur y est bien protégé et permet un contrôle rapide dans la prise avant et après l'usinage. Un contrôle intermédiaire est possible à tout moment.
