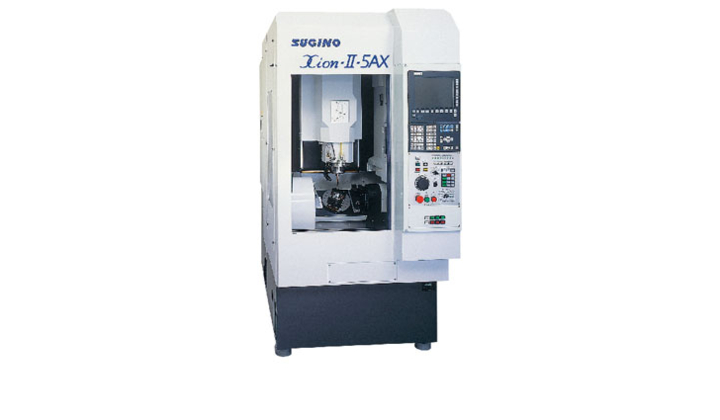

Centre d’usinage 5 axes de très haute précision SUGINO Xion II

Centre d’usinage 5 axes de très haute précision SUGINO Xion II

02/11/2010

Le centre vertical 5 axes Xion II a été développé principalement pour la micromécanique de précision, le médical et l’aéronautique avec une taille maximale de pièce de Ø 200 x h 180 mm pour un poids inférieur à 15 kg et une hauteur de table de 750 mm.

Les principales caractéristiques du Xion II sont :

Axe X: Course 300 mm et Vitesse (m min-1) 18

Axe Y: Course 300 mm et Vitesse (m min-1) 18

Axe Z: Course 200 mm et Vitesse (m min-1) 18

Axe A (autour de X): Course +120°/-110° et Vitesse de 3000 °/s, 500 tr/min

Axe C (autour de Z): 360° et Vitesse de 3000 °/s, 500 tr/min

Au-delà de ces caractéristiques et de la possibilité de réaliser du tournage avec l’Axe C, ce qui retiendra l’attention des professionnels de la très haute précision, sont les précisions atteintes :

• Positionnement (X,Y,Z): Inférieur à +/- 1 µm

• Répétabilité (X,Y,Z): Inférieur à +/- 1 µm

• Positionnement (A,C) : +/- 15 ‘’

• Répétabilité (A,C) : +/- 15 ‘’

• Circularité des axes linéaires : 0,88 µm

• Circularité en usinage d’une sphère avec les axes A et C : 0,7 µm sur A

0,4 µm sur C

Le centre vertical 5 axes SUGINO Xion II est équipé d’une broche 40 000 tr min-1 en standard pour une puissance de 4/2.7kW (1 mn/cont) et d’un changeur de 12 outils (20 outils en option).
