Boîte de broches à deux vitesses - RAM High Torque
08/10/2009

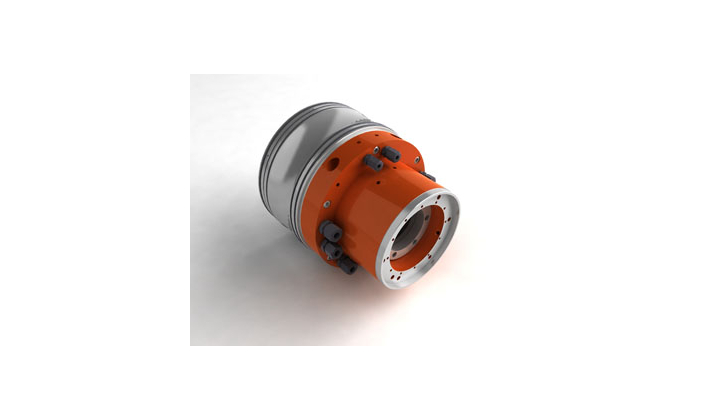

La nouvelles Boîte de broches à deux vitesses RAM High Torque est destinée aux machines-outils ont été conçues pour s´intégrer intégralement à l´intérieur du bélier (RAM) entre le moteur et la broche.
La conception de cette boîte de broches à deux vitesses permet de déporter les capteurs électroniques à l´extérieur de la boîte tout en simplifiant les opérations de maintenance.
Un nouveau design réalisé en coopération avec des constructeur de référence qui améliore considérablement les performances et la fiabilité des boites de vitesse de broche
Cette nouvelle gamme de boîtes à 2 vitesses est constituée de 5 tailles. Le couple transmis dans la configuration de vitesse réduite est près de deux fois supérieurs au couple obtenu sur la génération précédente, qui correspondait déjà la plupart du temps aux meilleures performances du marché. La gamme présente les caractéristiques suivantes : 190 (800 N.m), 220 (1000 N.m), 250 (1500 N.m), 280 (2500 N.m) et enfin 350 (7000 N.m).
Le niveau exceptionnel du couple transmis a ainsi une incidence évidente sur les performances des machines-outils pendant les phases d´ébauche.
L´amélioration du couple s´explique par une toute nouvelle conception du coeur de la boite de vitesse, c´est à-dire le train d´engrenage. La capacité de couple est ainsi mieux répartie sur chacun des éléments du nouveau schéma de transmission. Cette conception innovante permet de faire passer un couple nettement supérieur.
La RAM High Torque ne contient aucune électronique interne pour des raisons de fiabilité et de maintenance simplifiée. Des logements externes ont néanmoins été conçus pour permettre de déporter l´ensemble des capteurs électroniques, utilisés pour les applications de broche. Le changement éventuel d´un détecteur ne nécessite donc plus de démontage de plusieurs heures.
La commande de changement de vitesse est hydraulique, ce qui permet d´utiliser les circuits de pression couramment disponibles sur les machines-outils de tous types.
La configuration de montage de la RAM High Torque facilite l'intégration et maximise le rendement tout en minimisant les vibrations et le bruit
Malgré les vitesses très élevées, les vibrations et le bruit sont réduits au minimum grâce à un équilibrage dynamique précis des éléments tournants. Un faible jeu angulaire de 15´ pour un rapport de 1:1 et de 20´ en réduction, garantit le contrôle de la position dans les phases de changement d'outil.
La RAM High Torque permet ainsi des vitesses de rotation très élevées (jusqu'à 12 000 t/min dans les petites tailles), indispensables à l´obtention de très bons états de surface pendant les phases de finition. Dans les plus grandes tailles, la vitesse atteint néanmoins 8 000 t/min.
