3 m³ de copeaux d'acier à l’heure pour un convoyeur KabelSchlepp
04/11/2014
Afin de répondre aux besoins de la société BGH concernant le bon fonctionnement d’une perceuse de pièces gigantesquesm KabelSchlepp a développé un convoyeur robuste qui permet d'évacuer jusqu'à 3 mètres cube par heure de copeaux en acier
Boschgotthardshütte (BGH)est une société qui, depuis 1467, propose pour l’industrie lourde une gamme de produits en aciers inoxydables et en alliages spéciaux. Ses donneurs d’ordres apprécient ses capacités de conseil et son potentiel à réaliser des pièces spéciales aux caractéristiques hors normes répondant à des cahiers des charges extrêmement sévères.
Une des machines remarquables utilisées par BGH est une unité spéciale de Schiess-Froriep. C’est une perceuse capable de travailler des pièces gigantesques de 16 mètres de longueur et de 50 tonnes. Cette machine peut percer des trous de 50 mm jusqu’à 1 mètre de diamètre !
Les copeaux en acier produits par cette machine, peuvent représenter jusqu’à 3 mètres cube par heure et doivent être correctement évacués afin de ne pas perturber le bon fonctionnement de la machine. Le procédé est rendu encore plus complexe par l’huile de coupe utilisée comme refroidissement dans les opérations de perçage très profond. Il est en effet impératif d’éviter pendant l’usinage la formation d’un mélange trop intime huile et copaux difficile ensuite à séparer et à recycler.
Toute la difficulté de cette application consiste à séparer automatiquement à la fois les petits copeaux adhérant fortement à l’huile de coupe des longs copeaux en forme de spirale, tout en évitant toute fuite de liquide polluant sur le sol. Avec une consommation d’huile de coupe représentant jusqu’à 2000 litres par minute le challenge initial n’était pas évident ! BGH en contact avec KabelSchlepp depuis des années a donc naturellement contacté son fournisseur pour lui demander de travailler sur une solution de convoyeur acier capable de répondre à ce cahier des charges bien spécifique.
Après étude conjointe, le choix se porta sur un modèle existant de convoyeur KabelSchlepp de la série SRF 100 dans une version spécifiquement modifiée. En plus de sa fonction d’ajustement de vitesse automatique, celui-ci répondait déjà à toutes les normes de sécurité. Cette machine clé en main pouvait aussi recevoir le marquage CE conformément à la stricte directive 2006/42/EC.

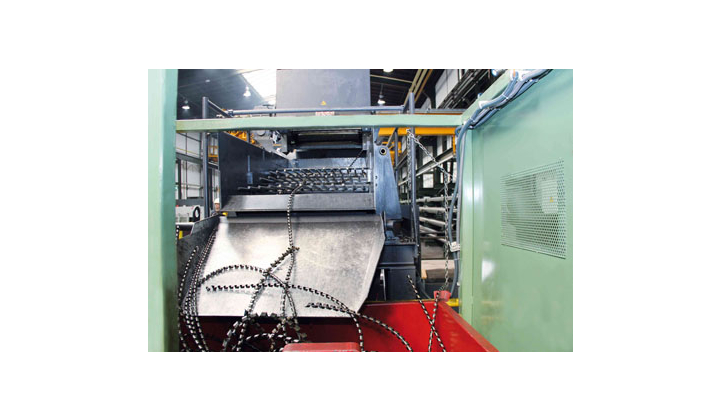

Ce convoyeur pour copeaux répond à un principe de fonctionnement simple. Les matériaux sont évacués par le convoyeur articulé entraîné par un très puissant motoréducteur. Une portion vibrante permet la séparation automatique des petits et des longs copeaux. Les petits copeaux sont ensuite séparés de l’huile de coupe par une centrifugeuse tournant à 1000 tr/mn. L’huile récupérée est filtrée et réintroduite dans le circuit de refroidissement. Les longs copeaux en forme de spirale pouvant atteindre plusieurs mètres de long sont de leur côté évacués dans un container séparé.
BGH est totalement satisfait de cette solution de convoyeur. KabelSchlepp prouve avec succès la capacité d’adaptation de ses produits aux nombreux marchés et applications de l’industrie. Tsubaki KabelSchlepp, c’est un seul interlocuteur, un seul prestataire, un seul fournisseur de l’étude du projet jusqu’au système opérationnel. Les services proposés sont la garantie d’une significative réduction de coût, d’un gain de temps considérable et d’une livraison «juste à temps» sur le site du client.
